ERN1387 线标
白色 | 蓝色 | 紫色 | 黄色 | 棕色 | 绿色 | 黑色 | 红色 | 灰色 | 粉色 |
0V | 5V | A- | A+ | B- | B+ | C- | C+ | D- | D+ |
浅蓝 | 橘色 | ||||||||
R- | R+ |

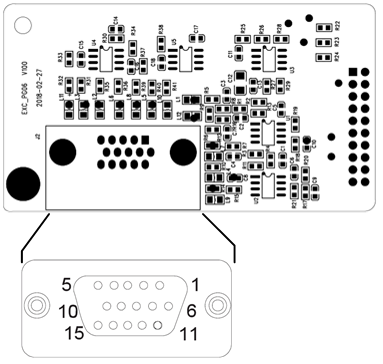

序号 | 端子名称 | 信号说明 |
1 | B- | 编码器差分信号B- |
2 | NC | 空 |
3 | R+ | 编码器差分信号R+ |
4 | R- | 编码器差分信号R- |
5 | A+ | 编码器差分信号A+ |
6 | A- | 编码器差分信号A- |
7 | GND | 电源地 |
8 | B+ | 编码器差分信号B+ |
9 | PG VCC | +5V电源 |
10 | C+ | 编码器差分信号C+ |
11 | C- | 编码器差分信号C- |
12 | D+ | 编码器差分信号D+ |
13 | D- | 编码器差分信号D- |
14、15 | NC | 空 |
相关功能码设置
功能码 | 说明 |
F00.08 = 3 | 有PG矢量控制模式 |
F08.24 = 4 | ERN1387 |
<td valign="middle" style="padding: 0px 7px; border-left: none rgb(0, 0, 0); border-right-widt
F08组：电机1基本参数 | ||||
F08.00 | 电机1类型选择 | 0:三相异步电动机 | 0 | × |
1:交流永磁同步电动机 | ||||
2:单相异步电动机（拆电容） | ||||
3:单相异步电动机（不拆电容） | ||||
F08.01 | 电机1额定功率 | 0.1～1000.0kW | 机型确定 | × |
F08.02 | 电机1额定电压 | 60～660V | 机型确定 | × |
F08.03 | 电机1额定电流 | 0.1～1500.0A | 机型确定 | × |
F08.04 | 电机1额定频率 | 20.00～Fmax | 机型确定 | × |
F08.05 | 电机1额定转速 | 1～30000 | 机型确定 | × |
F08.08 | 异步电机1定子电阻R1 | 0.001～65.535Ω | 机型确定 | × |
F08.09 | 异步电机1转子电阻R2 | 0.001～65.535Ω | 机型确定 | |
